导轨式电能表是如何接线的？导轨电能表接线方法流程

小编昨天接到一个电话，说是买了我们的导轨式电能表，准备安装的时候，说明书找不到了，然后就不知道怎么进行安装接线了，所以就打电话过来问我们接线的方法。那么，小编因为售前客服，所以我就找了我们的技术来给打讲解一下。

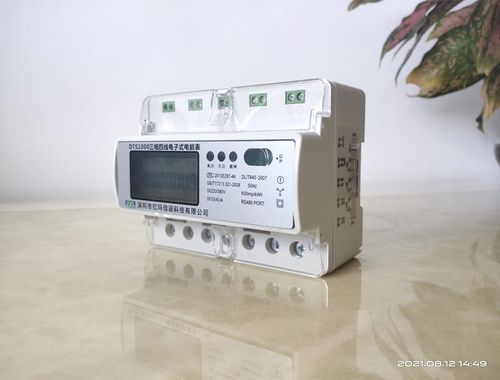

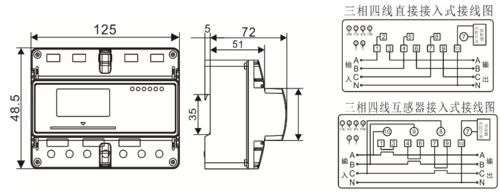

导轨式电能表接线主要有直接式和互感式两种，大电流导轨表使用直接式;小电流导轨表使用互感式。(如下图)

接入中性点绝缘系统的电能计量装置，应采用三相三线有功、无功电能表。接入非中性点绝缘系统的电能计量装置，应采用三相四线有功、无功电能表或3只感应式无止逆单相电能表。

接入中性点绝缘系统的3台电压互感器，35kV及以上的宜采用Y/y方式接线;35kV以下的宜采用V/V方式接线。接入非中性点绝缘系统的3台电压互感器，宜采用Y0/y0方式接线。其一次侧接地方式和系统接地方式相一致。

低压供电，负荷电流为50A及以下时，宜采用直接接入式电能表;负荷电流为50A以上时，宜采用经电流互感器接入式的接线方式。

对三相三线制接线的电能计量装置，其2台电流互感器二次绕组与电能表之间宜采用四线连接。对三相四线制连接的电能计量装置，其3台电流互感器二次绕组与电能表之间宜采用六线连接。

导轨式三相四线电能表是指有A、B、C、N，其中，N线是中线，也叫零线。N线是为了从380V相间电压中获得220V线间电压而设的，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。
